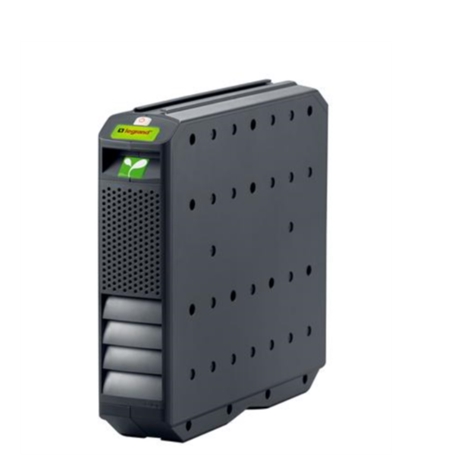

UPS 1500VA WHAD HE 1500W AUT.10MIN BLACK

NUOVE VERSIONI ALTA EFFICIENZA

Efficienza migliorata no al 93,5%
Fattore di potenza uguale a 1 VA=W
Doppia gamma con autonomia ssa ed espandibile
UPS on line
Doppia conversione da 800, 1000 e 1500VA
Le versioni da 800 1000 e 1500 VA sono dotati di: - 1 porta RS232 seriale




UPS monofase convenzionali in 3 tipologie in funzione della potenza

Potenza da 800 a 1500VA

Versioni WHAD HE 800, 1000 e 1500 con alta efficienza e fattore di potenza

On-line doppia conversione VFI-SS-111

Elevata autonomia standard

Porta di comunicazione RS232

Connettività LAN / SNMP

Autonomia espandibile con cabinet batterie aggiuntivi

Dimensioni compatte e foot print ridotto



Funzioni

Convertitore di frequenza fin 40-70Hz fout 50/60Hz (selezionabile)

Funzionamento con gruppo elettrogeno

Eco Mode

Modalità di attesa carico

Tensione di uscita regolabile in passi di 1V (205÷245V)

Log eventi completi di data ed ora

Dati storici globali

Spia di identificazione stato dell’UPS mediante codice colore

Porta a livelli logici per connessione ad interfaccia relè

Slot per inserimento delle interfacce di comunicazione SNMP , CS121 SK e CS121B SK


L’UPS Legrand modello Whad HE 1500 è un gruppo di continuità
con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante,

Potenza Nominale 1.500 VA – 1500 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 10 minuti all’80% del carico.


Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:

- correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale

- alimentare l’inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN ≅. 110 Vac al 50% del carico nominale)

- assicurare una distorsione armonica totale della corrente d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari


Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:

−. Commutatore elettromeccanico

−. Logica di comando e di controllo gestita da microprocessore che
provvede a:

- trasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter.

- ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell’alimentazione, al ripristino delle condizioni normali del carico.

- se la rete primaria e l’inverter non sono sincronizzati il bypass dovrà essere disabilitato.


Al fine di salvaguardare le batterie dai danni derivanti dalle scariche profonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una gestione a soglie di tensione fisse.

Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux.

Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).


Whad è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto:

- funzionamento normale
- frequenza d’uscita non sincronizzata con l’ingresso
- funzionamento a batteria
- funzionamento in bypass
- modulo di potenza guasto
- sovraccarico
- anomalia generica
- errato collegamento neutro
- riserva di autonomia
- fine autonomia


Il Sistema di Continuità Whad HE 1500 possiede la marcatura CE in accordo con le Direttive 73/23, 93/68, 89/336, 92/31, 93/68 ed è progettato e realizzato in conformità alle seguenti norme:

- EN 62040-1 Prescrizioni generali e di sicurezza per UPS utilizzati
in aree accessibili all’operatore

- EN 62040-2 Prescrizioni di compatibilità elettromagnetica (EMC)

- EN 62040-3 Prescrizioni di prestazione e metodi di prova



CARATTERISTICHE TECNICHE

Tipologia di funzionamento On line a doppia conversione
Regime di Neutro Neutro passante
Forma d’onda in funzionamento a rete Sinusoidale
Forma d’onda in funzionamento a batterie Sinusoidale
Tempo di commutazione Nullo


Caratteristiche Generali

Tensione nominale d’ingresso 230 V

Intervallo della tensione di ingresso Da 184 V a 264 V con carico nominale

Tensione minima di funzionamento a rete 110 V al 50% del carico

Frequenza di ingresso 50 Hz o 60Hz (selezionabile dall’utente)

Distorsione armonica totale della corrente d‘ingresso (THDIin):
< 3% al 100% del carico nominale

Fattore di potenza:
> 0.99 dal 80% al 100% del carico nominale

Corrente di spunto Al massimo 100% della corrente del carico


Caratteristiche di uscita (funzionamento a rete)

Tensione nominale di uscita 230 V ± 1%

Potenza nominale/attiva di uscita 1.500 VA /1.500 W

Distorsione armonica totale della tensione d’uscita su carico nominale lineare <1 %

Distorsione armonica totale della tensione d’uscita su carico nominale non lineare, P.F.=0,7 <4 %

Frequenza nominale di uscita 50 Hz o 60 Hz (selezionabile dall’utente)

Tolleranza sulla frequenza d’uscita:
Sincronizzata alla frequenza d’ingresso. ± 1% quando non sincronizzata

Fattore di cresta sulla corrente d’uscita 3,5:1

Capacità di sovraccarico:
- per almeno 1 secondo: 300% senza intervento del bypass automatico
- per almeno 5 secondi: 200% senza intervento del bypass automatico


Caratteristiche di uscita (funzionamento a batteria)

Tensione nominale di uscita 230 V ± 1%
Frequenza di uscita 50 Hz o 60 Hz ± 1%
Potenza nominale/attiva di uscita 1.500 VA / 1.500 W
Distorsione armonica totale della tensione d’uscita su carico nominale non lineare, P.F.=0,7 <1 %
Capacità di sovraccarico: • per 15 secondi 160%


Caratteristiche batterie

Tipo di batterie Piombo-acido, sigillate, senza manutenzione
Capacità unitaria 5 Ah (12V)
Tensione di batteria UPS / dei moduli batteria 36 V max. (serie di 3*12V)
Protezione moduli batteria 2 fusibili per ogni modulo batterie


Specifiche Ambientali

Livello di rumore misurato a 1 metro <42 dBA
Dissipazione termica 287 (BTU/h)
Gamma temperatura funzionamento Da 0°C a +40°C
Gamma temperatura stoccaggio Da -20°C a +50°C
Gamma umidità relativa funzionamento 20-80% non condensante
Grado di protezione IP21


Specifiche Costruttive

Peso massimo 23 kg
Dimensioni massime (LxPxH) 2 160x425x460 mm
Tipologia di commutazione PWM ad alta frequenza
Tecnologia raddrizzatore/booster/inverter MOSFET
Interfacce 1xporta seriale RS232
